IAGNet 论文解读

BinaryOracle2025/7/11大约 14 分钟约 4256 字

Grounding 3D Object Affordance from 2D Interactions in Images 论文解读

论文: https://arxiv.org/abs/2303.10437
代码: https://github.com/yyvhang/IAGNet
数据集: https://drive.google.com/drive/folders/1F242TsdXjRZkKQotiBsiN2u6rJAGRZ2W

摘要

这篇论文提出了一种新颖的任务设定：通过2D图像中的交互信息来预测3D物体的功能区域（affordance），旨在为具身智能体建立感知与操作之间的联系。作者设计了一个名为IAG（Interaction-driven 3D Affordance Grounding Network）的框架，通过联合区域对齐模块（JRA）解决不同来源物体区域的对齐问题，并通过功能揭示模块（ARM）建模交互上下文以明确功能区域。此外，作者还构建了一个包含图像-点云配对数据的数据集PIAD，用于支持该任务。实验结果表明，该方法在PIAD数据集上表现优异，验证了任务设定的可行性和方法的有效性。这一研究为功能学习领域提供了新的视角，并有望应用于机器人操作、增强现实等领域。

简介

Gibson（2014）提出的“功能可供性”（affordance）概念，即物体支持的交互可能性，是连接具身智能体感知与操作的关键。现有研究主要分为两类：

几何结构映射方法（如11、22）通过标注物体交互区域建立几何结构与功能的固定关联，但泛化性受限，且对多功能的相似结构易产生混淆（如图2(b)中椅子的“坐”与“移动”功能）。

强化学习方法（如54）通过智能体在虚拟环境中主动交互学习功能，但搜索空间大、耗时严重。

本文创新点：

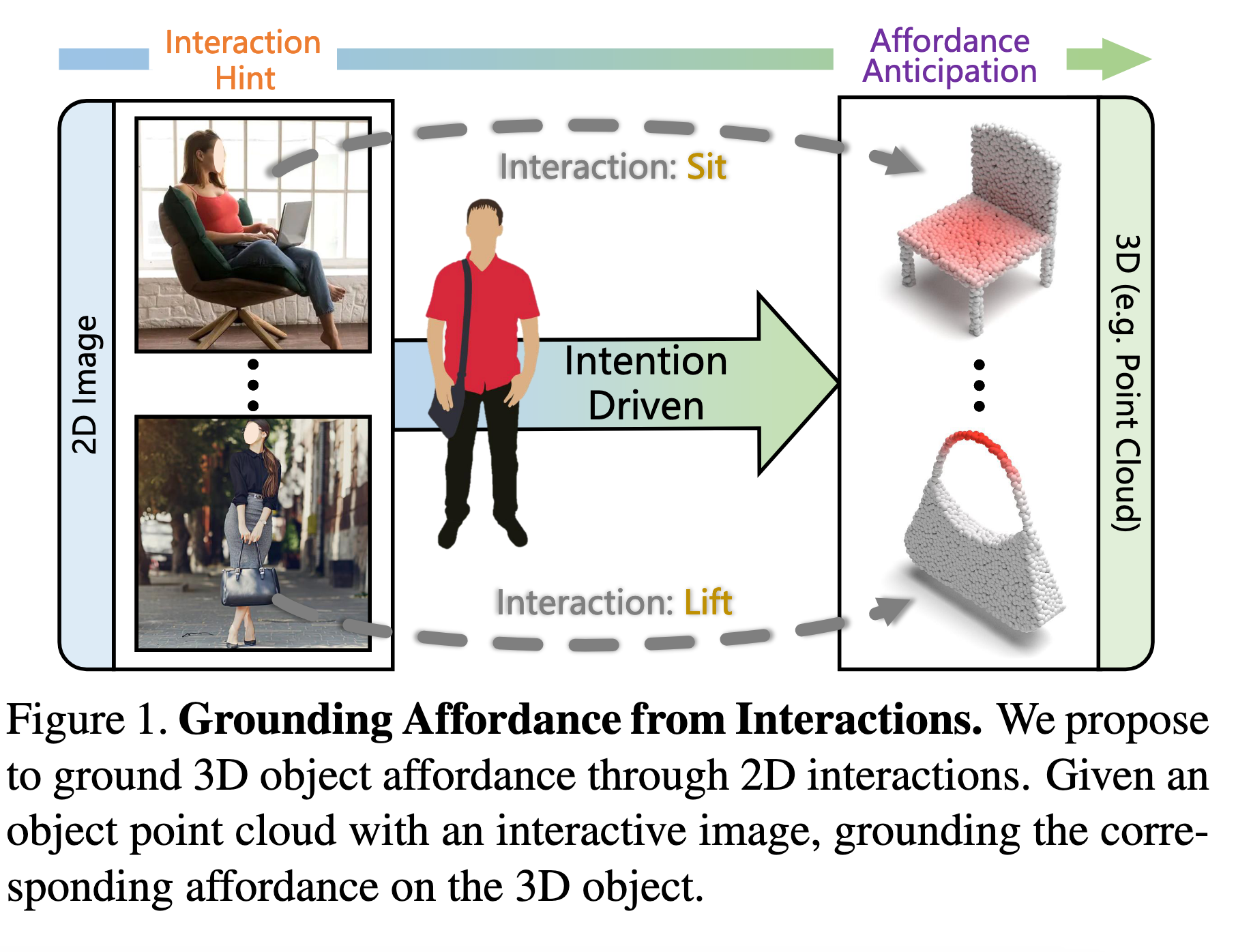

任务设定：首次提出通过2D交互图像预测3D物体功能区域（如图1），模拟人类通过观察学习物体功能的能力。
核心挑战：

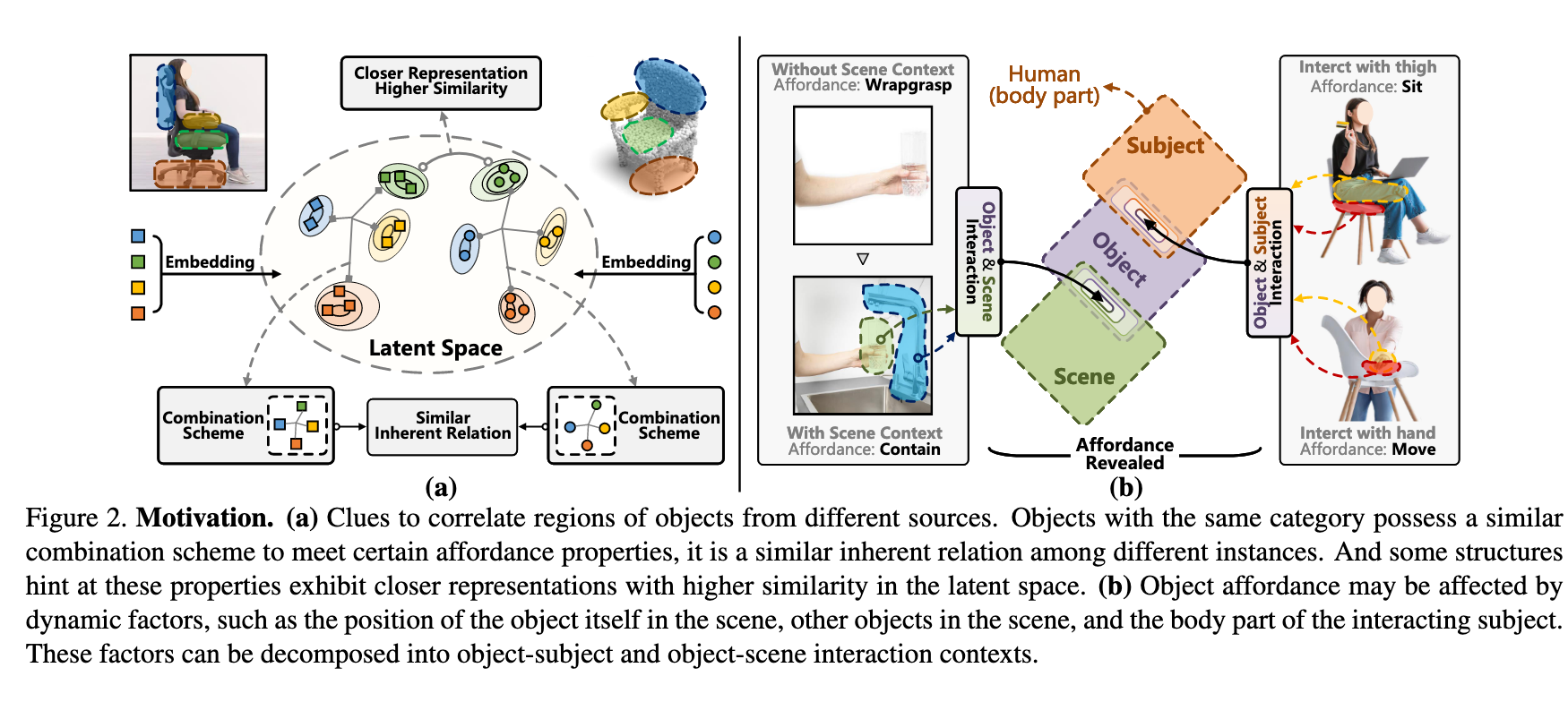

- 对齐模糊性：2D演示与3D物体来自不同实例，需跨源对齐区域（图2(a)展示同类物体的结构相似性可辅助对齐）。
- 功能模糊性：同一物体区域可能支持多功能（如“杯子”既可“握持”也可“盛放”），需通过交互上下文建模解决（图2(b)）。

解决方案：

IAG框架：包含JRA模块（通过密集跨模态相似性 $φ_{i, j} = \frac{e^{(P_{i}, I_{j})}}{\sum e^{(P_{i}, I_{j})}}$ 对齐区域）和ARM模块（通过交叉注意力建模物体-主体/场景交互以揭示功能）。

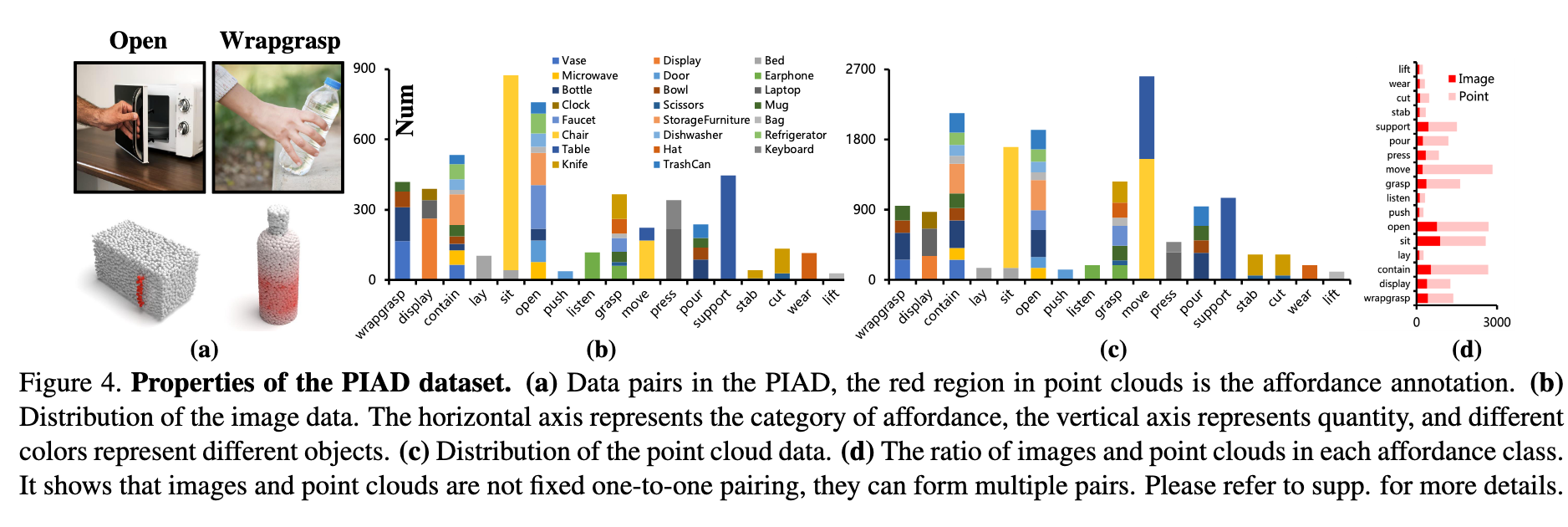

PIAD数据集：包含7,012个点云和5,162张图像，覆盖23类物体和17种功能，支持“可见”与“未见”场景的评估（图4）。

意义：该方法摆脱了对几何标注或固定场景的依赖，为机器人操作、AR/VR等应用提供了更通用的功能理解范式。

方法

1. 整体框架（IAG网络）

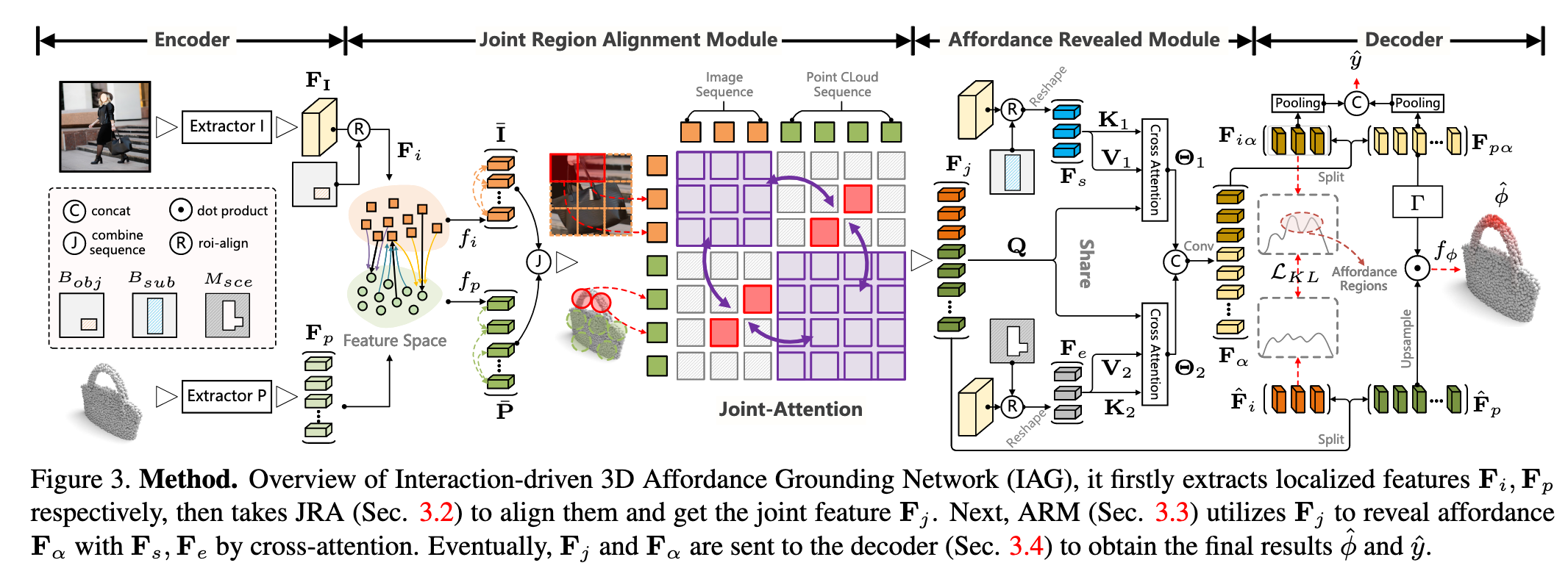

如图3所示，IAG网络输入为四元组 ${P, I, B, y}$ ，其中：

$P \in R^{N \times 3}$ 为点云坐标
$I \in R^{3 \times H \times W}$ 为RGB图像
$B = {B_{s u b}, B_{o b j}}$ 为图像中主体和物体的边界框
$y$ 为功能类别标签

处理流程：

特征提取：
- 图像分支：ResNet提取特征 $F_{1} \in R^{C \times H^{'} \times W^{'}}$
- 点云分支：PointNet++提取特征 $F_{p} \in R^{C \times N_{p}}$
区域定位：
- 通过ROI-Align获取物体/主体/场景特征 $F_{i}, F_{s}, F_{e} \in R^{C \times N_{i}}$ （ $N_{i} = H_{1} \times W_{1}$ ）
联合区域对齐（JRA模块）：
- 计算密集跨模态相似性矩阵：
  $φ_{i, j} = \frac{e^{(P_{i}, I_{j})}}{\sum_{i = 1}^{N_{p}} \sum_{j = 1}^{N_{i}} e^{(P_{i}, I_{j})}}$
- 通过自注意力建模模态内结构关系：
  $\tilde{P} = f_{p} (I \cdot φ^{T}), \tilde{I} = f_{i} (P \cdot φ)$
- 联合注意力生成对齐特征 $F_{j} = f_{δ} [\tilde{P}, \tilde{I}]$
功能揭示（ARM模块）：
- 交叉注意力建模交互上下文：
  $Θ_{1 / 2} = softmax (Q^{T} \cdot K_{1 / 2} / \sqrt{d}) \cdot V_{1 / 2}^{T}$
- 融合生成功能表征 $F_{α} = f_{ξ} (Θ_{1}, Θ_{2})$
解码输出：
- 功能类别预测 $\hat{y}$ ：对 $F_{p o}$ 和 $F_{i o}$ 池化后拼接
- 3D功能热图 $\hat{ϕ}$ ：通过特征传播层上采样：
  $\hat{ϕ} = f_{ϕ} (FP ({\tilde{F}}_{p}) ⊙ Γ (F_{p o}))$

2. 损失函数

总损失包含三项：

功能分类损失 $L_{C E}$ ：交叉熵损失监督 $\hat{y}$
特征分布对齐损失 $L_{K L}$ ：KL散度约束 $F_{i o}$ 与 ${\tilde{F}}_{i}$ 分布：
$L_{K L} = \sum_{n} F_{i o_{n}} \log (ϵ + \frac{F_{i o_{n}}}{ϵ + {\tilde{F}}_{i_{n}}})$
热图回归损失 $L_{H M}$ ：Focal Loss + Dice Loss监督 $\hat{ϕ}$

最终损失为加权和：

L_{t o t a l} = λ_{1} L_{C E} + λ_{2} L_{K L} + λ_{3} L_{H M}

3. 关键创新

JRA模块：通过跨模态相似性（ $φ$ ）和联合注意力（ $f_{δ}$ ）实现无先验对齐
ARM模块：通过双路交叉注意力分别建模物体-主体（ $Θ_{1}$ ）和物体-场景（ $Θ_{2}$ ）交互
互优化机制： $L_{K L}$ 使功能表征与对齐特征相互增强（如图15所示）

代码

数据集

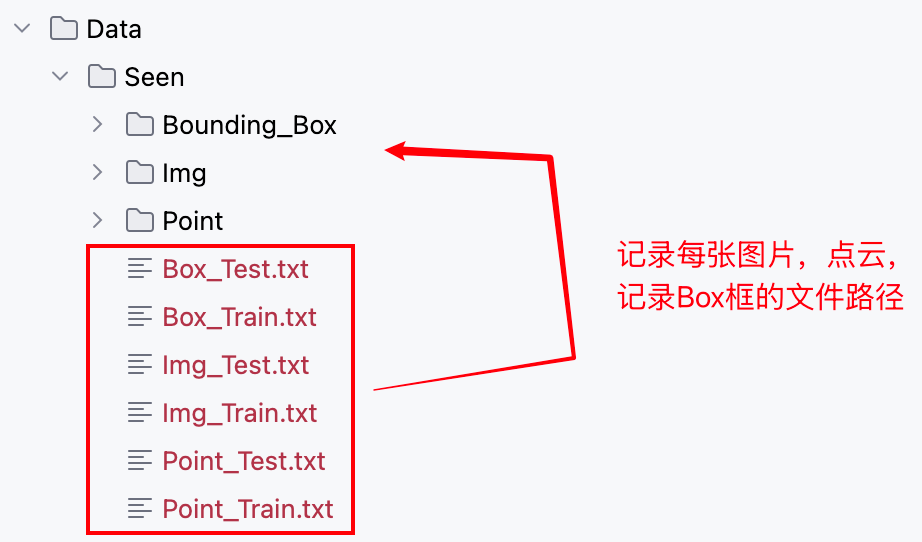

数据集目录下的组织方式:

数据集初始化

class PIAD(Dataset):
    def __init__(self, run_type, setting_type, point_path, img_path, box_path, pair=2, img_size=(224, 224)):
        super().__init__()

        self.run_type = run_type # train/val/test
        self.p_path = point_path
        self.i_path = img_path
        self.b_path = box_path # 记录物体边界框
        self.pair_num = pair
        self.affordance_label_list = ['grasp', 'contain', 'lift', 'open',
                        'lay', 'sit', 'support', 'wrapgrasp', 'pour', 'move', 'display',
                        'push', 'listen', 'wear', 'press', 'cut', 'stab']

        ...

        '''
        Seen
        '''
        if setting_type == 'Seen':
            number_dict = {'Earphone': 0, 'Bag': 0, 'Chair': 0, 'Refrigerator': 0, 'Knife': 0, 'Dishwasher': 0, 'Keyboard': 0, 'Scissors': 0, 'Table': 0,
            'StorageFurniture': 0, 'Bottle': 0, 'Bowl': 0, 'Microwave': 0, 'Display': 0, 'TrashCan': 0, 'Hat': 0, 'Clock': 0,
            'Door': 0, 'Mug': 0, 'Faucet': 0, 'Vase': 0, 'Laptop': 0, 'Bed': 0}

        # 读取出所有图片路径，存储了物体边界框文件路径
        self.img_files = self.read_file(self.i_path)
        self.box_files = self.read_file(self.b_path)
        self.img_size = img_size

        if self.run_type == 'train':
           # 读取出所有点云文件路径,同时记录每类物体共对应多少不同的点云
            self.point_files, self.number_dict = self.read_file(self.p_path, number_dict)
            self.object_list = list(number_dict.keys())
            self.object_train_split = {}
            start_index = 0
            # 记录每类物体对应的点云文件下标索引区间
            for obj_ in self.object_list:
                temp_split = [start_index, start_index + self.number_dict[obj_]]
                self.object_train_split[obj_] = temp_split
                start_index += self.number_dict[obj_]
        else:
            self.point_files = self.read_file(self.p_path)

获取数据

    def __getitem__(self, index):
        # 1. 获取图片，Box框文件路径
        img_path = self.img_files[index]
        box_path = self.box_files[index]

        if (self.run_type=='val'):
            point_path = self.point_files[index]
        else:
            # 2. 从文件路径中提取物体名
            object_name = img_path.split('_')[-3]
            # 3. 一张图片对应多张同物体但形状不同的点云图片
            range_ = self.object_train_split[object_name]
            point_sample_idx = random.sample(range(range_[0],range_[1]), self.pair_num)

        Img = Image.open(img_path).convert('RGB')

        if(self.run_type == 'train'):
            # 4. 随机裁剪图片，同时获取裁剪后的物体框(交互主体框，目标物体框)
            Img, subject, object = self.get_crop(box_path, Img, self.run_type)
            # 5. 对图片进行缩放，同时等比例对物体框做同样的缩放
            sub_box, obj_box = self.get_resize_box(Img, self.img_size, subject, object)
            sub_box, obj_box = torch.tensor(sub_box).float(), torch.tensor(obj_box).float()
            Img = Img.resize(self.img_size)
            Img = img_normalize_train(Img)

            Points_List = []
            affordance_label_List = []
            affordance_index_List = []
            # 6. 加载点云
            for id_x in point_sample_idx:
                point_path = self.point_files[id_x]
                Points, affordance_label = self.extract_point_file(point_path)
                Points,_,_ = pc_normalize(Points)
                Points = Points.transpose()
                affordance_label, affordance_index = self.get_affordance_label(img_path, affordance_label)
                Points_List.append(Points)
                affordance_label_List.append(affordance_label)
                affordance_index_List.append(affordance_index)

        else:
            ...

        if(self.run_type == 'train'):
            # 7. 图片，点云列表，点云功能区域掩码列表，点云功能区域索引列表，交互主体框，目标物体框
            return Img, Points_List, affordance_label_List, affordance_index_List, sub_box, obj_box
        else:
            return Img, Point, affordance_label, img_path, point_path, sub_box, obj_box

模型

class IAG(nn.Module):
    ...
    def forward(self, img, xyz, sub_box, obj_box):

        '''
        img: [B, 3, H, W]
        xyz: [B, 3, 2048]
        sub_box: bounding box of the interactive subject
        obj_box: bounding box of the interactive object
        '''

        B, C, N = xyz.size()
        ...
        # 1. ResNet18 编码图像 (batch,512,7,7)
        F_I = self.img_encoder(img)
        # 2. 利用ROI Align技术，得到目标物体区域特征，交互主体区域特征，背景区域特征
        ROI_box = self.get_roi_box(B).to(device)
        F_i, F_s, F_e = self.get_mask_feature(img, F_I, sub_box, obj_box, device)
        # 背景区域特征图经过ROI Align映射为4*4大小的特征图
        # ROI_box 大小为 7*7 , 正好为resnet18最后生成的特征图的分辨率, 因为背景区域大小等于特征图大小
        F_e = roi_align(F_e, ROI_box, output_size=(4,4))
        # F_i (batch,512,4,4) , F_s (batch,512,4,4) , F_e (batch,512,4,4)

        # 3. PointNet编码点云
        # (B,3,2048) , (B,320,512) , (B,512,128) ， (B,512,64)
        F_p_wise = self.point_encoder(xyz)
        # 4.
        F_j = self.JRA(F_i, F_p_wise[-1][1])
        # 5.
        affordance = self.ARM(F_j, F_s, F_e)

        _3daffordance, logits, to_KL = self.decoder(F_j, affordance, F_p_wise)

        return _3daffordance, logits, to_KL

关于利用ROI Align技术，得到目标物体区域特征，交互主体区域特征，背景区域特征过程的实现细节如下:

    def get_mask_feature(self, raw_img, img_feature, sub_box, obj_box, device):
        raw_size = raw_img.size(2)
        current_size = img_feature.size(2)
        B = img_feature.size(0)
        # 1. 计算经过下采样得到的特征图相比于原始图片的缩小比例
        scale_factor = current_size / raw_size
        # 2. 将交互主体框和目标物体框等比例缩小
        sub_box[:, :] = sub_box[:, :] * scale_factor
        obj_box[:, :] = obj_box[:, :] * scale_factor

        # 3. 根据目标物体框，将掩码图像中目标物体所在区域激活，得到目标物体区域掩码
        obj_mask = torch.zeros_like(img_feature)
        obj_roi_box = []
        for i in range(B):
            obj_mask[i,:, int(obj_box[i][1]+0.5):int(obj_box[i][3]+0.5), int(obj_box[i][0]+0.5):int(obj_box[i][2]+0.5)] = 1
            roi_obj = [obj_box[i][0], obj_box[i][1], obj_box[i][2]+0.5, obj_box[i][3]]  # 对交互主体框位置进行精细调整(just a trick)
            roi_obj.insert(0, i) # 插入批次索引 -- ROI Align对齐方法需要
            obj_roi_box.append(roi_obj)
        obj_roi_box = torch.tensor(obj_roi_box).float().to(device)

        sub_roi_box = []
        # 4. 根据交互主体框，在目标物体区域掩码之上，激活交互主体所在区域
        Scene_mask = obj_mask.clone()
        for i in range(B):
            Scene_mask[i,:, int(sub_box[i][1]+0.5):int(sub_box[i][3]+0.5), int(sub_box[i][0]+0.5):int(sub_box[i][2]+0.5)] = 1
            roi_sub = [sub_box[i][0], sub_box[i][1], sub_box[i][2], sub_box[i][3]]
            roi_sub.insert(0,i)
            sub_roi_box.append(roi_sub)
        # 5. 借助取反激活图片背景区域
        Scene_mask = torch.abs(Scene_mask - 1)
        # 6. 拿到图片背景区域特征图
        Scene_mask_feature = img_feature * Scene_mask
        sub_roi_box = torch.tensor(sub_roi_box).float().to(device)
        # 7. 利用ROI Align技术，将目标物体区域框在特征图中框出的区域，映射为4*4大小的特征图
        obj_feature = roi_align(img_feature, obj_roi_box, output_size=(4,4), sampling_ratio=4)
        # 8. 利用ROI Align技术，将交互主体区域框在特征图中框出的区域，映射为4*4大小的特征图
        sub_feature = roi_align(img_feature, sub_roi_box, output_size=(4,4), sampling_ratio=4)
        # 9. 返回目标物体区域特征图，交互主体区域特征图，背景区域特征图(未经ROI Align进行映射)
        return obj_feature, sub_feature, Scene_mask_feature

to_common 是一个跨模态特征投影模块，其核心目标是将来自不同模态（图像和点云）的特征映射到一个统一的公共特征空间，从而消除模态间的分布差异，为后续的跨模态交互提供基础。

关键功能：

非线性变换：通过MLP（多层感知机）对输入特征进行非线性映射。
特征融合准备：将异构特征（图像网格特征 vs 点云无序特征）转换为同构表示，便于计算相似度。
筛选关键信息：通过瓶颈结构（先升维后降维）过滤噪声，保留跨模态共享的显著特征。

class Joint_Region_Alignment(nn.Module):
    def __init__(self, emb_dim = 512, num_heads = 4):
        super().__init__()
        class SwapAxes(nn.Module):
            def __init__(self):
                super().__init__()

            def forward(self, x):
                return x.transpose(1, 2)
        self.emb_dim = emb_dim
        self.div_scale = self.emb_dim ** (-0.5)
        self.num_heads = num_heads

        self.to_common = nn.Sequential(
            nn.Conv1d(self.emb_dim, 2*self.emb_dim, 1, 1),
            nn.BatchNorm1d(2*self.emb_dim),
            nn.ReLU(),
            nn.Conv1d(2*self.emb_dim, self.emb_dim, 1, 1),
            nn.BatchNorm1d(self.emb_dim),
            nn.ReLU()
        )

        self.i_atten = Inherent_relation(self.emb_dim, self.num_heads)
        self.p_atten = Inherent_relation(self.emb_dim, self.num_heads)
        self.joint_atten = Inherent_relation(self.emb_dim, self.num_heads)

    def forward(self, F_i, F_p):
        '''
        i_feature: [B, C, H, W]
        p_feature: [B, C, N_p]
        HW = N_i
        '''

        B,_,N_p = F_p.size() # (B,512,64)
        # 1. 物体区域特征图展平: (B,512,4,4) --> (B,512,4*4)
        F_i = F_i.view(B, self.emb_dim, -1)                                             #[B, C, N_i]

        # 2. 通过共享MLP迫使图像和点云特征在相同空间分布，消除模态差异
        I = self.to_common(F_i) # (B,512,16)
        P = self.to_common(F_p) # (B,512,64)

        # 3. 计算相似度矩阵: (B,64,512) * (B,512,16) = (B,64,16)
        phi = torch.bmm(P.permute(0, 2, 1), I)*self.div_scale                           #[B, N_p, N_i]
        phi_p = F.softmax(phi,dim=1) # 计算特征图中每个点和点云每个点特征的相似度
        phi_i = F.softmax(phi,dim=-1) # 计算点云中每个点和特征图中每个点特征的相似度

        # 4. 特征增强(按照相似度完成信息融合 + 自注意力完成内部信息建模)
        I_enhance = torch.bmm(P, phi_p)  # (B,512,64) * (B,64,16) = （B,512,16）          [B, C, N_i]
        P_enhance = torch.bmm(I, phi_i.permute(0,2,1)) # (B,512,16) * (B,16,64) = （B,512,64）  [B, C, N_p]
        I_ = self.i_atten(I_enhance.mT)                                                 #[B, N_i, C]
        P_ = self.p_atten(P_enhance.mT)                                                 #[B, N_p, C]
        # I_ (B,16,512) , P_ (B,64,512)

        # 5. 联合建模: 拼接 (B,80,512)  +  自注意力
        joint_patch = torch.cat((P_, I_), dim=1)
        F_j = self.joint_atten(joint_patch)                                             #[B, N_p+N_i, C]

        return F_j

class Affordance_Revealed_Module(nn.Module):
    def __init__(self, emb_dim, proj_dim):
        class SwapAxes(nn.Module):
            def __init__(self):
                super().__init__()

            def forward(self, x):
                return x.transpose(1, 2)
        super().__init__()
        self.emb_dim = emb_dim
        self.proj_dim = proj_dim
        self.cross_atten = Cross_Attention(emb_dim = self.emb_dim, proj_dim = self.proj_dim)
        self.fusion = nn.Sequential(
            nn.Conv1d(2*self.emb_dim, self.emb_dim, 1, 1),
            nn.BatchNorm1d(self.emb_dim),
            nn.ReLU()
        )

    def forward(self, F_j, F_s, F_e):

        '''
        F_j: [B, N_p + N_i, C]  (B,80,512) 物体区域特征和点云特征的联合建模
        F_s: [B, H, W, C]  (B,512,4,4)  交互区域特征
        F_e: [B, H, W, C]  (B,512,4,4)  背景特征
        '''

        B,_,C = F_j.size()

        # 拉平: (B,512,4,4) --> (B,512,4*4)
        F_s = F_s.view(B, C, -1)                                        #[B, N_i, C]
        F_e = F_e.view(B, C, -1)                                        #[B, N_i, C]
        # 利用联合建模特征作为query，从交互区域特征和背景特征中提取相关信息分别单独加到自己身上
        Theta_1, Theta_2 = self.cross_atten(F_j, F_s.mT, F_e.mT)        #[B, C, N_p + N_i]

        # 通道维度完成拼接后，利用1x1卷积完成通道维度上的信息融合
        joint_context = torch.cat((Theta_1.mT, Theta_2.mT), dim=1)      #[B, 2C, N_p + N_i]
        affordance = self.fusion(joint_context)                         #[B, C, N_p + N_i]
        affordance = affordance.permute(0, 2, 1)                        #[B, N_p + N_i, C]

        return affordance # （B,80,512)

class Decoder(nn.Module):
    def __init__(self, additional_channel, emb_dim, N_p, N_raw, num_affordance):
        class SwapAxes(nn.Module):
            def __init__(self):
                super().__init__()

            def forward(self, x):
                return x.transpose(1, 2)
        super().__init__()

        self.emb_dim = emb_dim
        self.N_p = N_p
        self.N = N_raw
        self.num_affordance = num_affordance
        #upsample
        self.fp3 = PointNetFeaturePropagation(in_channel=512+self.emb_dim, mlp=[768, 512])
        self.fp2 = PointNetFeaturePropagation(in_channel=832, mlp=[768, 512])
        self.fp1 = PointNetFeaturePropagation(in_channel=518+additional_channel, mlp=[512, 512])
        self.pool = nn.AdaptiveAvgPool1d(1)

        self.out_head = nn.Sequential(
            nn.Linear(self.emb_dim, self.emb_dim // 8),
            SwapAxes(),
            nn.BatchNorm1d(self.emb_dim // 8),
            nn.ReLU(),
            SwapAxes(),
            nn.Linear(self.emb_dim // 8, 1),
        )

        self.cls_head = nn.Sequential(
            nn.Linear(2*self.emb_dim, self.emb_dim // 2),
            nn.BatchNorm1d(self.emb_dim // 2),
            nn.ReLU(),
            nn.Linear(self.emb_dim // 2, self.num_affordance),
            nn.BatchNorm1d(self.num_affordance)
        )

        self.sigmoid = nn.Sigmoid()

    def forward(self, F_j, affordance, encoder_p):

        '''
        obj --->        [F_j]
        affordance ---> [B, N_p + N_i, C]
        encoder_p  ---> [Hierarchy feature]
        '''
        B,_,_ = F_j.size()
        p_0, p_1, p_2, p_3 = encoder_p
        P_align, I_align = torch.split(F_j, split_size_or_sections=self.N_p, dim=1)     #[B, N_p, C] --- [B, N_i, C]
        F_pa, F_ia = torch.split(affordance, split_size_or_sections = self.N_p, dim=1)  #[B, N_p, C] --- [B, N_i, C]

        up_sample = self.fp3(p_2[0], p_3[0], p_2[1], P_align.mT)                        #[B, emb_dim, npoint_sa2]
        up_sample = self.fp2(p_1[0], p_2[0], p_1[1], up_sample)                         #[B, emb_dim, npoint_sa1]
        up_sample = self.fp1(p_0[0], p_1[0], torch.cat([p_0[0], p_0[1]],1), up_sample)  #[B, emb_dim, N]

        F_pa_pool = self.pool(F_pa.mT)                                                  #[B, emb_dim, 1]
        F_ia_pool = self.pool(F_ia.mT)                                                  #[B, emb_dim, 1]
        logits = torch.cat((F_pa_pool, F_ia_pool), dim=1)                               #[B, 2*emb_dim, 1]
        logits = self.cls_head(logits.view(B,-1))

        _3daffordance = up_sample * F_pa_pool.expand(-1,-1,self.N)                      #[B, emb_dim, 2048]
        _3daffordance = self.out_head(_3daffordance.mT)                                    #[B, 2048, 1]
        _3daffordance = self.sigmoid(_3daffordance)

        return _3daffordance, logits, [F_ia.mT.contiguous(), I_align.mT.contiguous()]

IAGNet 论文解读

摘要

简介

相关工作

1. 功能学习（Affordance Learning）

2. 图像-点云跨模态学习

方法

1. 整体框架（IAG网络）

2. 损失函数

3. 关键创新

代码

数据集

模型
